Подробное описание продукта
Источник питания: | 220 В, 50/60 Гц, 0,75 кВт | Высота объекта: | 30-200мм |
---|---|---|---|
Ширина объекта: | 20-200 мм | Высота этикетки: | 15-180 мм |
Длина этикетки: | 25-300 мм | Точность маркировки: | ± 1 мм (без учета ошибки объекта и этикетки) |
Key1: | Аппликатор этикеток | Key2: | Этикетировочная машина для чашек |

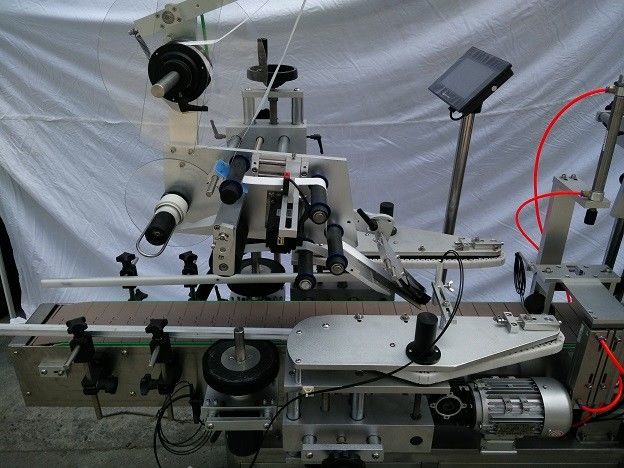

Key3: | Плоская этикетировочная машина | Имя: | Аппликатор плоской поверхности известного японского бренда MITSUBISHI PLC с объектом обнаруживает волшебный глаз |
Аппликатор этикеток с плоской поверхностью шириной 20-200 мм с этикетировщиком на верхней и задней стороне
Технические характеристики
имя | Аппликатор этикеток с плоской поверхностью шириной 20-200 мм с этикетировщиком на верхней и задней стороне |
Скорость маркировки | 20-200 шт / мин |
Высота объекта | 30-200мм |
Толщина объекта | 20-120 мм |
Высота этикетки | 15-110 мм |
Длина этикетки | 25-300 мм |
Этикеточный ролик внутренний диаметр | 76мм |
Этикеточный ролик внешний диаметр | 300 мм |
Точность маркировки | ± 1 мм |
Источник питания | 220 В, 50/60 Гц, 0,75 кВт |
Расход газа принтером | 5 кг / м2 (если добавить кодировочную машину) |
Размер этикетировочной машины | 1600 (Д) × 550 (Ш) × 1600 (В) мм |
Вес этикетировочной машины | 150 кг |
Конфигурация:
Нет. | Часть | марка | количество |
1 | ПЛК | MITSUBISHI (Япония) | 1 |
2 | Главный преобразователь | DANFOSS (Дания) | 1 |
3 | HMI | WEINVIEW (Тайвань) | 1 |
4 | Сервомотор для этикетирования | ДЕЛЬТА (Тайвань) | 1 |
5 | Сервопривод для маркировки двигателя | ДЕЛЬТА (Тайвань) | 1 |
6 | Конвейерный двигатель | HY (Тайвань) | 1 |
7 | Мотор-редуктор конвейера | HY (Тайвань) | 1 |
8 | Говорил мотор | GPG (Тайвань) | 1 |
9 | Мотор-редуктор со спицами | GPG (Тайвань) | 1 |
10 | обнаружение объекта волшебный глаз | OMRON (Япония) | 1 |
11 | оптоволокно | OMRON (Япония) | 1 |
12 | Этикетка на прогулке обнаруживает волшебный глаз | ЛЕЙЗ (Германия) | 1 |
маркировка основной рамы:
Эта этикетировочная машина является наиболее важными частями, поэтому разные части используются по-разному. Согласно спецификации, мы можем отрегулировать положение этикетки. 3 шага регулировки высоты.
1. Отрегулируйте маховик регулировки высоты для подъема и опускания основной рамы.
2. Ослабьте универсальную фиксирующую ручку во время регулировки и закрепите, когда закончите.
3. Отрегулируйте положение доски отслаивания так, чтобы она находилась на 2-3 мм от обрабатываемой детали.
4. Отрегулируйте правое / левое регулировочное колесо (рисунок 3), чтобы переместить основную раму в соответствие с обрабатываемой деталью.
5. Регулируя положение основной рамы, вы также можете отрегулировать положение отслаиваемой доски в соответствии с обрабатываемой деталью.
Тег: этикетировочная наклейка, аппликатор плоских этикеток
